锂电池充电器参数设置

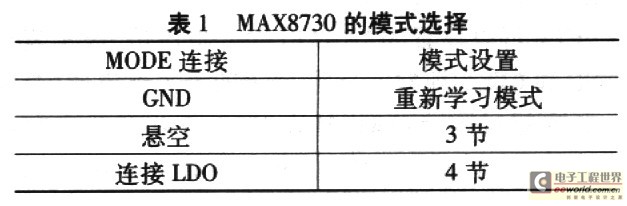

表1给出了MAX8730的模式选择。通过VCTL外接的分压电阻,可以设置充电终止电压。电池充电终止电压与电流的化学特性和电池构造有关,具体参数由电池厂商提供。充电终止电压(VBATT)与电池节数(CELLS)以及VCTL上电压VVCTL的关系由下式
确定:
![](/uploads/Article/201408/C_B40649EB7EACE2F268E827F700CD6AA9.jpg)
![](/uploads/Article/201408/C_85A5855855E6831F16CDEB3D00A11E96.jpg)
VCTL接LDO时,缺省设置电池的充电终止电压为4.2 V/节,充电终止电压的精度为O.7%。
ICTL设置允许流经检流电阻RS2的最大充电电流。CSIP和CSIN之间的满量程差分电压值为135 mV(RS2=30 mΩ时,电流为4.5 A)。根据下列公式设置ICTL:
![](/uploads/Article/201408/C_999CDA07B1742C6922E1ACCD429D3A6C.jpg)
![](/uploads/Article/201408/C_99A10C67F1ECBAFE5770B082367A4B73.jpg)
ICTL的满量程输入范围为0至3.6 V。欲关断充电器,可将ICTL拉低至65 mV以下。
CLS可以设置MAX8730输入限流值,设定流过CSSP和CSSN(即检流电阻RSl)的最大电流值。当输入电流超过限流值时,MAX8730可以降低充电电流,优先为系统负载供电,从而降低对适配器的要求。总的输入电流等于负载电流加上充电器的输入
电流,可由下列公式表示:

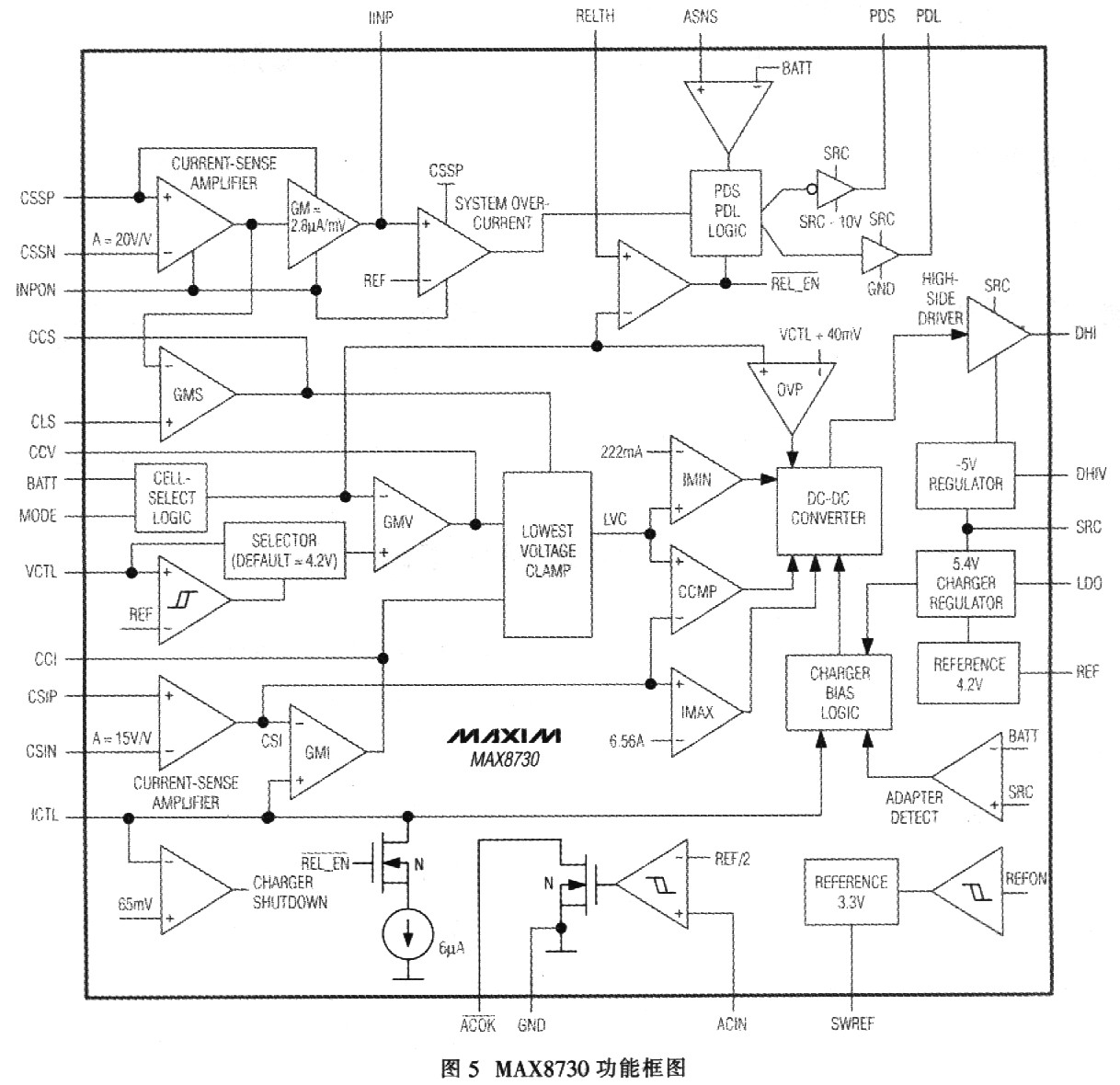

![](/uploads/Article/201408/C_12D40FC27CE011CF95BF7752B83B8725.jpg)
![](/uploads/Article/201408/C_609D6E419207A9923C53D73A97B21578.jpg)
其中η为DC-DC转换器的效率(典型值为85%至95%)。
CSSP和CSSN之间的满量程差分电压为75mV,可以根据以下公式,设定CLS的值:
VCLS=ILIMITxRSl×(VREF/75 mV)
CLS的输入范围为1.1 V至VREF。
3 稳定性讨论
MAX8730的充电电压调节环、充电电流调节环和输入电流调节环分别在CCV、CCI和CCS引脚处进行补偿。

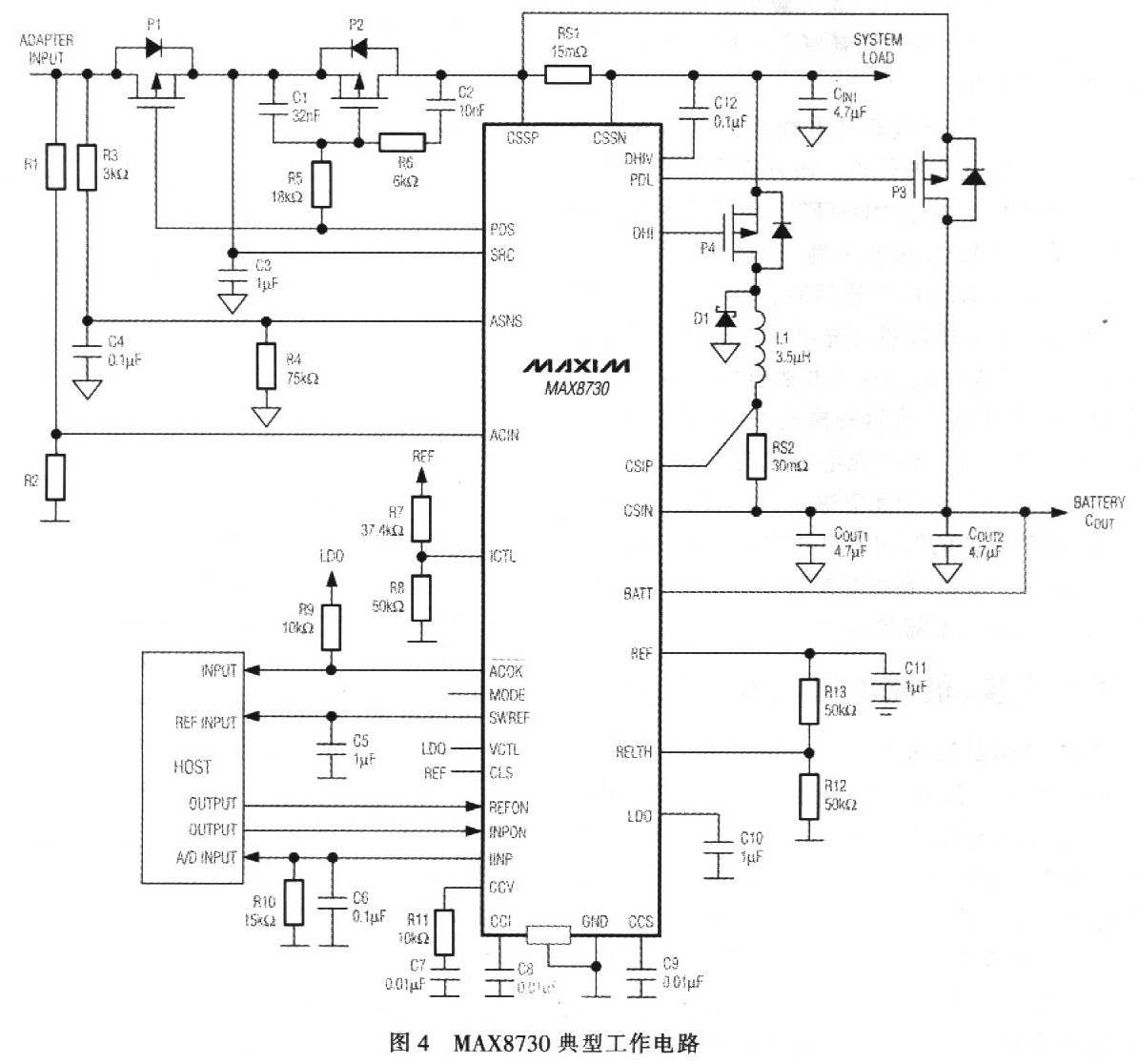

如图4所示,电压调节环路的补偿需要引入一对零点-极点对,因此补偿网络由CCV和RCV构成。在低频时,极点为电压环响应提供必要的滚降。零点用于补偿输出电容和负载所引入的极点。由于输出电容的阻抗对充电电流环路以及输入电流环路响应的影响极小,因此仅需要引入单个极点对两个电流环路进行补偿。CCV、CCI和CCS环路补偿的详细计算方法参见MAX8730数据资料,图4给出了补偿电容和电阻的推荐值。
