两个开关稳压器的USB电池充电器

1、概述

  凌力尔特(Linear Technology)推出的LTC3558型USB电池充电器,带有两个开关稳压器,适合于在手持式设备中应用。LTC3558的充电器,采用恒流/恒压算法,可以从USB电源汲取功率,也可以利用墙上AC适配器对单节锂离子/聚合物电池充电,可编程最大充电电流达950mA。LTC3558的降压开关稳压器和降压-升压开关稳压器,在2.25MHz的固定频率上操作,输出电压可编程,效率高于90%,能分别提供400mA的电流,为微控制器内核、微控制器I/O、存储器、磁盘驱动器或其它逻辑电路加电。

  2、LTC3558封装、内部结构及引脚功能

  LTC3558采用3mm×3mm×0.75mm的21引脚QFN封装,引脚排列如图1所示。

图1  LTC3558引脚排列

  LTC3558含有一个线性USB电池充电器、一个电流模式降压(buck)开关稳压器和一个电压模式降压-升压(buck-boost)开关稳压器,其内部电路组成框图如图2所示。

图2  LTC3558内部电路

  LTC3558各个引脚功能简述如表1所示。

表1  LTC3558引脚功能

  3、LTC3558功能与工作原理

  3.1  电池充电器

  3.1.1  欠电压锁定(UVLO)

  IC(LTC3558)的UVLO电路监视输入电压Vcc,其值范围为4.3~5.5V。在Vcc升高到VUVLO(4V)以上之前,充电器失能;当Vcc降落到电池电压VBAT的50mV之内时,充电器也将失效。

  3.1.2  暂停模式

  通过将IC引脚SUSP上拉到1.2V以上,充电器同样会失效。在暂停模式,电池仅吸收1.5μA的电流,输入电流Icc减小到8. 5μA。

  3.1.3  编程充电电流

  连接在IC引脚PROG上与地之间的电阻RPROG可以编程满标度(full-scale)充电电流(即在恒流模式充电电流的100%),计算公式为ICHG=800V/RPROG。
在恒流模式,若将IC引脚HPWR拉至高电平,引脚PROG上的电压VPROG=1V,对应于用满标度电流充电;若引脚HPWR为低电平,VPROG则为0.2V,相应的充电电流为满标度电流(C)的20%(即0.2C)。

  3.1.4  充电时序

  在充电周期开始时,充电器首先确定电池是否深度放电。如果电池电压低于2.9V,充电器则自动进行涓流充电,充电电流为满标度电流的10%(即0.1C)。如果电池电压在2.9V以下持续时间达0.5h以上,充电器则终止充电。

  如果VBAT>2.9V,充电器则在恒流模式开始充电。当VBAT>4.105V时,充电器的充电电流将大大减小,则进入恒压充电模式。如果IC内部4h的安全定时器期满,电池充电将停止。如果电池电压VBAT降至4.105V以下,充电器将自动开始重新充电。

  在充电过程中,如果芯片温度约达115℃,充电器将减小已编程的充电电流,以防止IC及其周围功率元件因过热而损坏。

  3.1.5  充电状态指示

  IC引脚 通过微处理器或人工接口可以指示正在充电、不充电、电池无反应和电池温度超出范围四种可能状态中的一种。比较简单的方法是利用LED作为指示器,将其串联一个限流电阻连接在IC引脚 与Vcc之间。

  当充电开始后,IC引脚 为低电平,LED导通而被点亮,无闪烁现象发生。

  当充电电流降至满标度电流的10%(即0.1C)以下时,引脚 释放,呈现高阻抗,LED熄灭。

  如果IC引脚NTC外部的NTC热敏电阻出现故障,使电池温度超出范围,LED将出现闪烁,频率为1.5Hz,人眼很容易识别。

  如果电池已坏或不良(电池电压在2.9V以下超过0.5h),LED将在6.1Hz的频率上闪烁,频闪速率比NTC热敏电阻故障要快得多。

  3.1.6  用NTC热敏电阻测量电池温度

  电池充电时的温度可利用NTC热敏电阻来测量,典型电路如图3所示。



图3  典型NTC热敏电阻电路

  图中,RNTC为NTC热敏电阻,应将其紧贴电池盒。RNTC在25℃时的电阻值R25=100kΩ,与偏置电阻RNOM值相等。IC引脚NTC内部较低温度(冷态)门限为0.765Vcc,较高温度(热态)门限为0.349Vcc(此时阻值降低),使能门限为0.017Vcc。

  设RNTC热解扣点和冷解扣点时的电阻值分别是RHOT和RCOLD,RHOT和RCOLD与R25之比率分别是rHOT和rCOLD,根据图3可得:
  由式(1)和式(2)得:
  RHOT=0.536RNOM            (3)
  RCOLD=3.25RNOM             (4)

  RNOM=R25=100kΩ条件下,rHOT=0.536,rCOLD=3.25。对于Vishay公司的NTHS0603N011-N1003F来说,当温度升高其电阻值降至R25(100kΩ)的0.536倍(约54kΩ)时,相应的温度约为40℃,充电器将暂停充电;当RNTC电阻值增加到R25的3.25倍(即325kΩ)时,对应的温度是0℃,充电器也会中止充电。很显然,只有当电池温度高于0℃而低于40℃时,充电器才会充电。

  如图4所示,如果RNTC再加进一个偏置电阻R1,则可以将解扣点温度改变。若冷和热解扣点设置在0℃和45℃,根据Vishay公司提供的数据,rCOLD=3.266,rHOT=0.4368,偏置电阻RNOM值为:

  误差最接近1%的电阻值是105kΩ。

  附加电阻R1值为:

  R1=0.536RNOM-rHOT?R25=0.536×105kΩ-0.436×100kΩ=12.6kΩ

  误差最接近1%的电阻值是12.7kΩ。

  RNOM和R1按以上计算结果选择,当电池温度升至45℃或降为0℃时,充电器都将暂停充电。

图4  带附加偏置电阻的NTC

3.2  降压开关稳压器

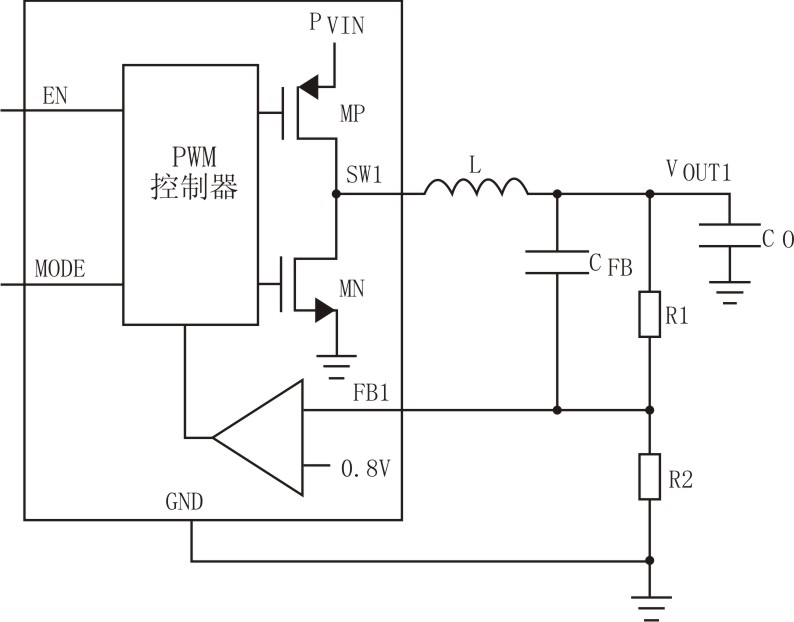

  LTC3558的电流模式降压开关稳压器主要由PWM控制器、主开关P沟道MOSFET(MP)、N沟道MOSFET(MN)同步整流器及误差放大器等组成,如图5所示。



图5  降压开关稳压器电路

  LTC3558还含有软启动、短路保护和减小辐射EM1的开关节点摆幅限制电路。

  降压稳压器可以提供直到400mA的电流,最低输出电压为0.8V。降压稳压器输出电压可通过IC引脚FB1上的R1/R2来编程,其值为VOUT=0.8V(1+R1+R2)。R1取值范围为40kΩ~1MΩ,CFB容量在2PF与22PF之间。

  通过IC引脚MODE,可以设置开关稳压器的突发操作模式或脉冲跳越模式。

  3.2.1  脉冲跳越模式(Pulse Skip Mode)

  在脉冲跳越模式,误差放大器调节峰值电感器电流,以交付所需要的输出功率。在轻载时,在每个脉冲上电感电流可以达到零(关断同步整流器MIN),在不连续模式操作。在非常轻的负载下,降压开关稳压器将会自动跳过脉冲,以维持输出电压调节。在高占空因数(VOUT>PVIN1/2)时,电感电流可能会反向,致使降压变换器开关连续。欲利用脉冲跳越模式,需使IC引脚MODE保持低电平。

  3.2.2  突发模式(Burst Mode)

  将IC引脚MODE拉至高电平,降压变换器将在突发模式操作,自动在固定频率PWM操作与滞后控制之间转换。当输出电容的充电电压稍高于调节点时,降压变换器则自动进入睡眠模式。在睡眠模式,开关稳压器的大多数电路将切断电源,因此在轻载时有着比脉冲跳跃模式更高的效率。

  3.3  降压-升压开关稳压器

  LTC3558的降压-升压开关稳压器在电压模式和2.25MHz的固定频率上操作,能提供直到400mA的输出负载电流,输出电压可在2.75V与5.45V之间来编程,其值为VOUT2=0.8V(1+R1+R2)。R1与R2为IC引脚FB2上的分压器电阻,如图6所示。

  当输入电压远高于输出电压时,稳压器工作在降压模式;当输入电压远低于输出电压时,稳压器则在升压模式操作。

  3.3.1  PWM操作模式与突发模式操作

  通过将IC引脚保持低电平,降压-升压变换器将进入PWM操作模式。在适度的重载条件下,在定频PWM操作有着最小的开关噪声。

  若将IC引脚MODE拉至高电平,稳压器将进入突发模式。在较轻的负载下,在突发模式操作,输出电流被限制在50mA。当输出电容上的充电电压稍高于调节点时,稳压器则进入睡眠模式。在突发模式操作,能使开关损耗大大降低,易于满足轻载效率标准要求。

  3.3.2  环路补偿

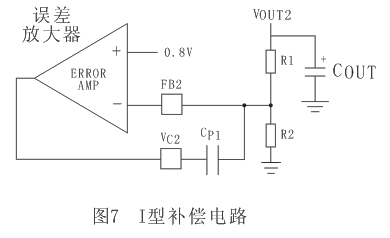

  降压-升压开关稳压器可以采用简单的I型补偿(见图7)

  IC引脚FB2是误差放大器反相输入端,引脚VC2是误差放大器输出端。误差放大器单位增益频率fUG可表示为:


  图8所示为误差放大器环路的III型补偿网络,其传输函数为:

图8  III型补偿电路

  式中,s为传输系数。

  III型补偿网络可获得较大的频带宽度,改善瞬态响应,减小启动时VOUT2产生的过冲。对于3.3V的输出,补偿元件推荐值分别为:R1=324kΩ,RFB=105 kΩ,C1=10pF,R2=15 kΩ,C2=330pF,R3=121 kΩ,C3=33pF及COUT=22μF和LOUT=2. 2μH。

  4、实际应用电路

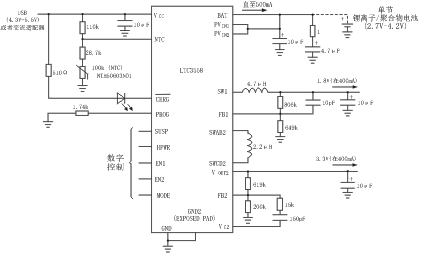

  LTC3558可以在没有电池连接到引脚BAT上的情况下操作,如图9所示。

图9  LTC3558可以在无电池连接时操作

  降压开关稳压器输出为1.8V(@400mA),降压-升压开关稳压器输出为3.3V(@400mA)。在IC引脚SWAB2与SWCD2之间连接的2.2μH的电感器为降压-升压稳压器的输出电感器。NTC热敏电阻(R25=100kΩ)的偏置电阻分别为110kΩ和28.7kΩ,故充电器的热和冷解扣点分别设置在55℃和0℃。在IC引脚BAT上连接的1Ω的电阻和4.7μF的电容,可保证充电器稳定。

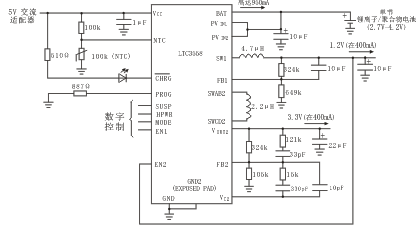

  从墙上AC适配器加电的LTC3558应用电路如图10所示。

图10  从墙上适配器加电的应用电路

  其充电器的充电电流可达950mA,降压开关稳压器的输出为1.2V(@400mA),降压-升压开关稳压器的输出为3.3V(@400mA)。充电器通过NTC热敏电阻将电池温度解扣点设置在0℃和40℃,LED用作充电状态指示。

  5、结束语

  LTC3558是一种带两个高效开关稳压器的USB充电器,它是为应用于小功率手持式设备而专门设计的。直达950mA的可编程充电电流可对单节锂离子或聚合物电池充电,在充电过程中电池状态被监视,4h的安全定时器期满时控制充电器终止。利用NTC热敏电阻来测量电池温度并设置电池充电时的温度范围。LTC3558降压和降压-升压开关稳压器输出电压均可编程,效率高于90%,分别能提供直到400mA的输出电流,为微控制器内核及其I/O、存储器、磁盘驱动器或其它逻辑电路供电。
