锂电池充电方式概述

    以目前在便携式数码产品中最为常见的锂电池为例，锂电池具有较高的能量密度，体积小，重量轻，寿命长，无记忆效应以及不污染环境等诸多优点，因此广泛应用于数码设备中，经济实用，而且灵活方便。

　　常用的锂电池充电器其核心都是恒流/恒压调节器。一般通过检测充电电池的电压来判断电池是否充满，由于锂电池的大量储能是在端电压接近其最高允许电压时的充电期间建立的，锂电池充电器设计往往需要较高的电压检测精度(精度高于l%)，试图使空载端电压接近容许的最高电压。当电池的电压较低时，典型的充电周期开始时恒流充电方式。当电池电压上升到指定限度时，充电器转换为恒压调节，该方式一直持续到充电电流减小为零，这时电池充电完毕。在恒压充电阶段，电流按指数规律下降，该指数与电池电阻以及和该电池相串联的所有电阻有关(和通过一电阻对电容充电过程很类似)。由于充电电流按指数规律下降，所以完成充电需要相当长的时间。

　　锂电池充电器根据工作原理不同，可以分为线性调节方式，开关方式以及脉冲方式三种工作方式。

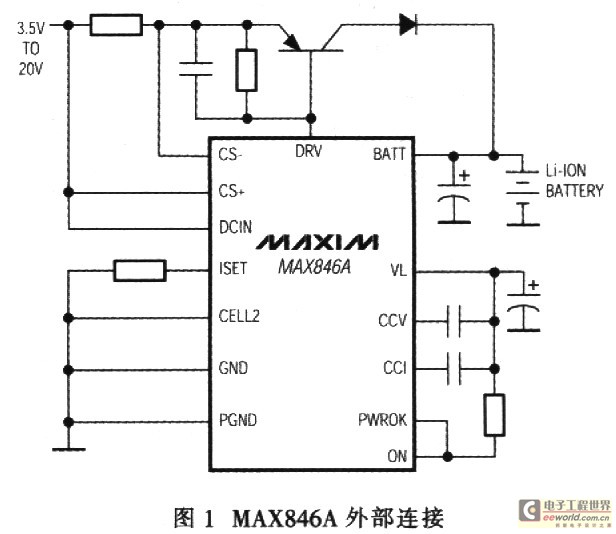

　　线性调节方式，例如MAXl898，MAX846A等，线性调节方式的充电器的充电电压或电流来自于交流适配器的直流输出，通过控制外部PNP调整管，调节电池的充电电流以及充电电压，如图l所示，具有结构简单，外围元件少等优点，但外部的调整管工作在线性方式下，具有较高的功耗，因此该充电方式的效率较低，发热相对较大，用于小型便携式设备，例如手机、个人数字助理(PDA)等,会造成较大的温升。

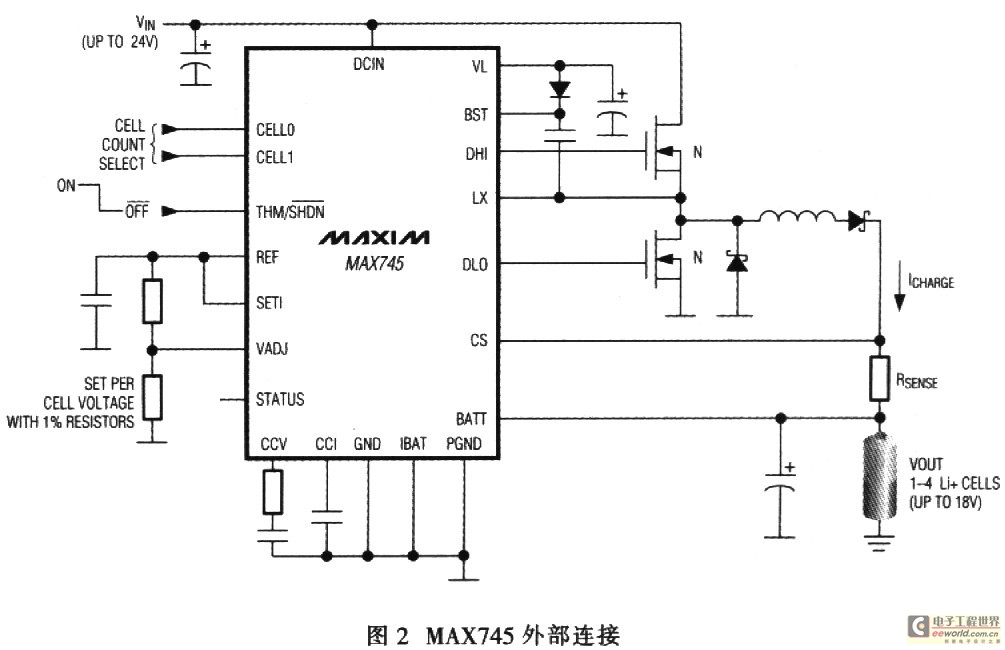

　　开关方式充电器，以MAX745，MAXl757为例，如图2所示。相比线性调节方式，开关方式控制外部MOSFET对源电压进行斩波，然后将斩波后的电压进行滤波，产生所需要的充电电流或电压。MOSFET工作与开关状态，大大减小了调整管的功耗，但开关方式充电器的功耗降低是以增加电路尺寸和复杂度为代价。

　　而脉冲方式的充电器具有线性充电器和开关模式充电器两者共有的优点。该方式配合限流交流适配器以及外部P沟道MOSFET，构成了一个脉冲方式充电器。以MAXl879为例，如图3所示，此时，当电池电压低于设定的电压值时，充电器打开外部P沟道MOSFET对电池进行充电，充电电流受限于外部电源(即交流适配器);当电池电压达到设定电压时，MOSFET关断。在这种模式下，外部MOSFET工作在开关方式下，不对充电电流进行调节，因此降低了功耗;同时，由于无需输出滤波器，所以同时具有线性调节方式的结构简单的优点。该控制方式同样存在缺点，即交流适配器需要具备限流功能，因此增加了交流适配器的成本。
