设计单片开关电源适配器要遵守哪些原则？

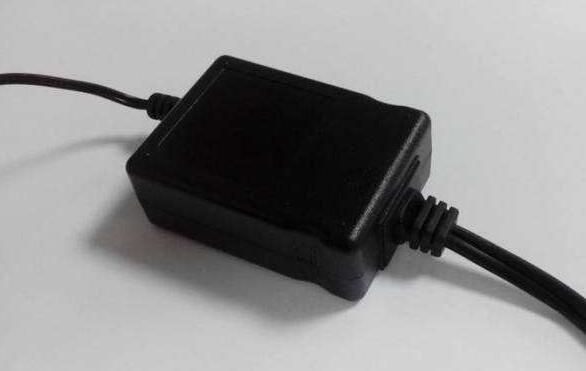

　　开关电源适配器是我们生活中的常见物品，但是对于具体的原理、设计等方面，大部分人是并不清楚的。那设计单片开关电源适配器要遵守哪些原则?一起来看看吧!

　　一、普遍原则。

　　1.所设计的开关电源适配器应尽量工作在最大占空比Dmax的情况下。

　　2.对于交流85~265V宽电压范围输入，一次绕组的感应电压Uor应尽量高，可在100~135V范围内选择，以保证在交流输入电压为85V时高频变压器也能传输足够大的能量。

　　二、具体原则。

　　1.一次侧电路。

　　a)增加一次绕组的电感量(Lp),可使高频变压器工作在连续模式。此时单片开关电源适配器和高频变压器的功率损耗均较低。

　　b)若在输入端串联一只负温度系数热敏电阻(NTCR),刚通电冷机启动时起限流作用，则应使之尽可能工作在热状态(即低阻态)，以减小热敏电阻的功耗。整流桥的指标要留出足够的余量，其标称整流电流必须大于额定电流值，才能减小能量损耗。

　　c)要正确估算输入滤波电容的容量，在交流85~265V输入时，每瓦输出功率对应于3uF的容量，即比例系数为3uF/W。在交流230V固定电压输入时比例系数为1uF/W。

　　d)为提高电源适配器效率和降低成本，应挑选低功耗的开关电源芯片。

　　2.高频变压器。

　　a)为减小绕组导线上因集肤效应而产生的损耗，推荐采用多股并绕的方式来绕制二次绕组。

　　b)选择低损耗的磁芯材料、合适的形状及正确的绕线方法，将漏感降至最低限度。在安装空间允许的条件下，选择较大尺寸的磁心，有助于降低磁心损耗。

　　三、二次侧电路。

　　1.所选用输出整流管的标称电流至少为连续输出电流典型值的3倍。推荐采用正向导通电压低、反向恢复时间极短的肖特基二极管。

　　2.在连续模式下，开关电源适配器输出滤波电容上的交流电流标称值应为脉动电流的1.5~2倍。

　　对于设计单片开关电源适配器要遵守的原则就介绍这些，如果您感兴趣请继续关注我们，我们会继续为大家分享相关内容!
