铅酸蓄电池开关型充电器

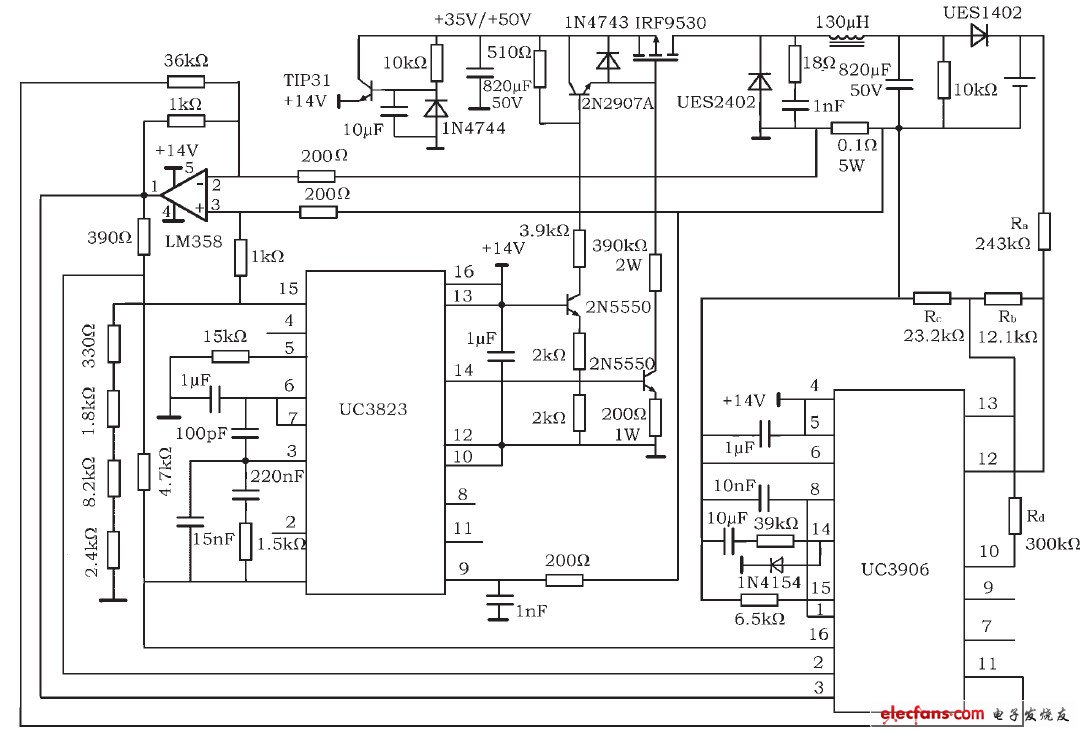

对于较大容量的铅酸蓄电池, 为了提高充电效率, 通常选用开关型充电器。设计的24V20Ah铅酸蓄电池开关型充电器实际电路见图, 在该电路中,用两只专用集成电路UC3906与UC3823和一只通用运放即可完成全部控制功能。充电器主电路由功率MOSFET ( IRF9503) 、续流二极管( UES2402) 和滤波电感( 130 μH) 等元件组成。
![铅酸蓄电池开关型充电器电路](/uploads/Article/201408/C_EB0B82E6B02B34E7BB7082A35D683248.jpg)
对于较大容量的铅酸蓄电池, 为了提高充电效率, 通常选用开关型充电器。设计的24V20Ah铅酸蓄电池开关型充电器实际电路见图, 在该电路中,用两只专用集成电路UC3906与UC3823和一只通用运放即可完成全部控制功能。充电器主电路由功率MOSFET ( IRF9503) 、续流二极管( UES2402) 和滤波电感( 130 μH) 等元件组成。
