CD4046镍镉电池快速充电器
CD4060是一种内部功能完善的集成块,应用比较灵活。本文介绍一种巧妙利CD4060的一些特点设计出的快速充电器。
大 家知道,镍镍电池充足电后,电池两端电压不仅不再上升,还会出现下降趋势。如果在充电过程中测出其下降趋势,便可保证电池所需的准确充电时间,实现大电流 快速充电,延长电池寿命。但多数电路较复杂,不易制作。平时所见充电器电路多用电压比较法,不易调准,常产生误差。本电路适用于所提要求,且可提供不同的 充电电流以适应不同的需要,电路简单,制作容易。

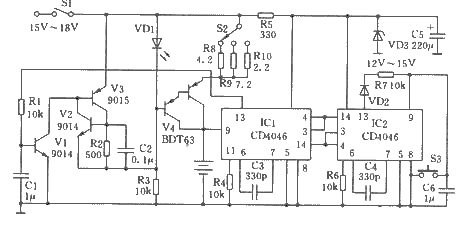

电路如图所示。ICl中的压控振荡器(VCO)受加在9脚上的电池电压的控制, 其输出信号一路送入IC2中的相位比较器14脚,与IC2中的VCO信号进行相位比较,比较结果控制IC2中的压控振荡器;另一路送入ICl中的相位比较器,与IC2来的VCO信号进行比较,其结果控制充电电路。充电时,电池电压上升,使ICl中的VCO振荡频率上升。当13脚为低电平时,C6放电极其缓 慢。
电路中,VD3为IC提供恒定电压,可防止干扰。VDl、V4组成恒流电路,可防止误动作且转动开关S2,可获得不同的充电电流,按图 6?15所示,可分别获得约50mA(R9挡)、300mA(R8挡)、1A(R10挡)的充电电流。电容Cl、电阻Rl为延时电路,它主要用以防止干扰 引起误动作及可长时间不取出电池。若C6放电过多,电路便重新启动充电。S1为电源开关兼启动开关。S3为微动开关,可消除C6上电压对下次充电的影响。
![按此在新窗口浏览图片](/uploads/Article/201408/C_AC10D236B669D021913EEAD4F27491A8.gif)
