怎样对iPhone充电器内部拆解

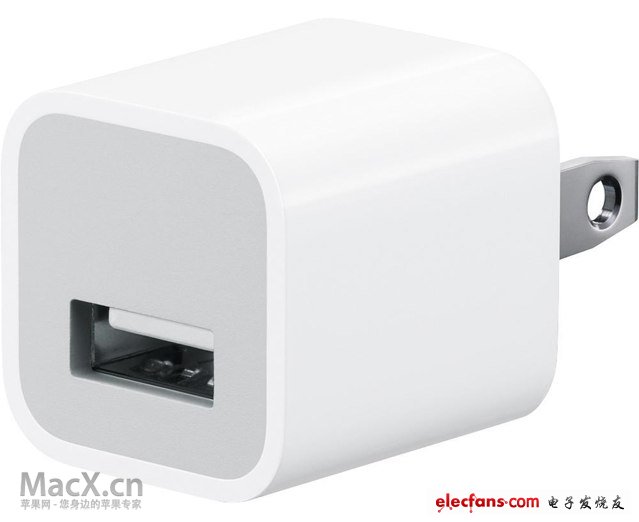

苹果向来以对细节的关注而闻名,旗下所有产品的内部和外部设计都让人欲罢不能。公司所有产品的设计理念都相同,不论是1200美元的MacBook Pro还是30美元的iPhone充电器。事实上,苹果iPhone充电器的内部设计非常复杂和高端,这让iPhone充电器效率更高并且更安全。这也是iPhone充电器比其他手机品牌充电器价格更高的原因之一。Ken Shirrff最近拆解了iPhone充电器并对内部构造进行了详细的分析。

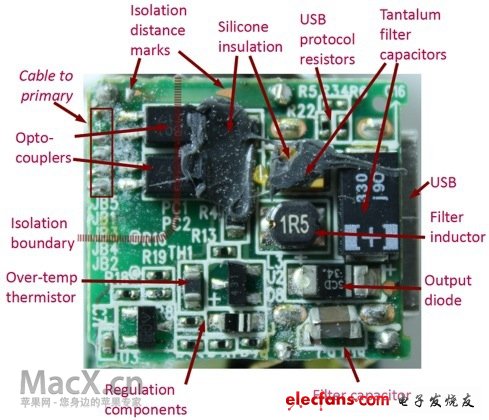

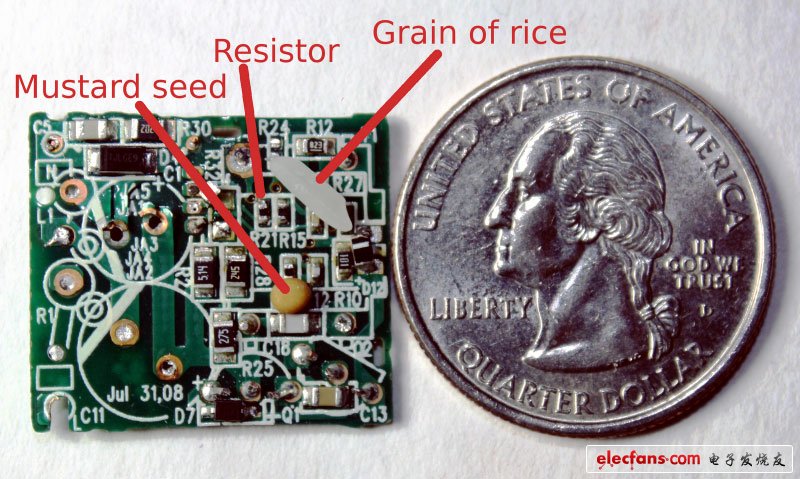

iPhone充电器能每秒钟能开启和关闭输入的电源7万次,以输出正确的电压。我们能从上图看出,iPhone充电器包含两款电路板,上方和下方的电路板 都是方形的。上部的电路板是主要的部件,能控制高压输入电流,下端的电路板控制低压输出电流。这些电路的尺寸都非常小,但是构造却十分复杂。

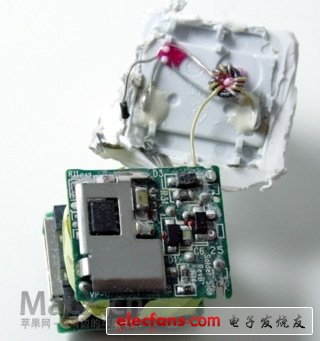

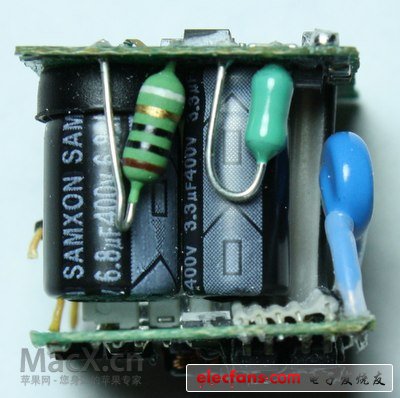

为了减少EMI干扰,苹果在iPhone充电器的研究上花费了很大功夫,其中也包含许多竞争对手充电器中没有的组件。输入电流通过塑料外壳上的铁氧体环进 行过滤,而输出电源的二极管电桥由两个大电容和一个电感器组成。除此之外,苹果还是用了超强的AC插脚和复杂的过热/过压保护电路来确保iPhone充电器的安全性。
Shirriff总结道说,苹果在iPhone充电器中使用了各种高科技组件,这让竞争对手的产品看起来非常低端。但是这种高科技艺术品的成本也非常高,这也就是iPhone充电器特别贵的原因。
