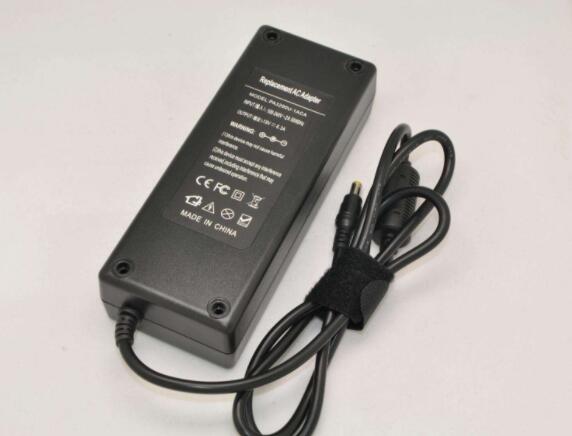

电源适配器整流技术你了解吗？电源适配器的负载怎样？

　　电源适配器整流器是电源系统中最重要的部分，因此，一些自主开发的厂商很注重电源适配器整流器技术性能的改进，其目的是使电源适配器整流器的可靠性和效率得到很大提高，使其成本和高频电磁干扰降低。那你对电源适配器整流技术了解多少?电源适配器的负载怎样?

　　电源适配器整流技术

　　1、恒功率整流器技术

　　恒功率整流器，其突出特点是在规定的交流输入电压和直流输出电压范围内均能给出定功率?这种采用恒功率设计的新型智能高频电源适配器系统，是电源适配器构思上的一个飞跃，也是现代电源适配器设备的最优选择?

　　在普通限流型整流器中，其输出特性可分为两类，即恒流和恒压特性?在恒流普通限流型整流器中，其输出电流保持不变;在恒压普通限流型整流器中，其输出电压保持不变?在恒流普通限流型整流器中，如果负载电流超过限流值，则整流器输出电压将随电流增加而快速下降，直到整流器过流而关闭?其额定电流?限定电流及过流值都很接近

　　恒功率整流器与限流型整流器的不同之处，是在恒压和恒流阶段中插入一个恒功率阶段，这就是所谓的恒功率整流器?该整流器工作在三个不同输出阶段，即恒压?恒功率和恒流阶段?恒压和恒流阶段的工作情况与限流型整流器完全相同所不同的是在恒功率阶段，整流器输出功率保持不变?例如，恒功率整流器的输出电压可从60V随着电流增加而线性地减小至43V?此时，系统仍处在正常工作状态?因此，采用恒功率整流器设计的电源适配器系统，一般只需考虑电子设备最大负载和整流器的冗余，就可以确定电源系统的额定输出功率?这与采用限流型电源适配器系统相比较，所需的整流功率和整流模块数量至少可以减少33%以上，这也就极大地节约了投资?

　　2、倍流整流器技术

　　通常DC/DC变换器是一个全桥功率变换器，高频变压器次级也常使用全波整流技术?因此，在普通整流器中，高频变压器次级绕组必须有一个中心抽头并与电路参考电压(地)相连?中心抽头把高频变压器次级绕组分成两个电感器?

　　倍流整流器由一个没有中心抽头的高频变压器次级绕组?两个电感量相等而且同绕在一个磁芯上的电感器?两个整流二极管和输出电容器组成?

　　倍流整流器最突出的特点是高频变压器次级绕组没有中心抽头，而且流过变压器线圈和滤波电感器的电流只是输出负载电流的一半?因此，大大简化了高频变压器和滤波电感器的结构设计?但电路中需多加一个滤波电感器?两个滤波电感器的电感总值可等于或略小于普通全波整流器扼流圈的电感值，因为流过两个滤波电感器的电流的工作频率和变化速度均较低?倍流整流器的输出电流是两个滤波电感器电流的总和，而两个滤波电感器的脉动电流是相消的?因此，直流输出脉动电流也较低?

　　电源适配器的负载一一分析

　　1、变压器的工艺问题

　　①浸漆烘干不到位，导致磁芯不牢固引起机械振动而发出响声;

　　②气隙的长度不适合，导致变压器的工作状态不稳定而发出响声;

　　③线包没有绕紧也可能导致响声;

　　④磁芯组合有气隙存在，高频时引起空气振动而发出响声(变压器如果经过真空全浸、并中柱点环氧树脂、骨架与磁芯间点环氧树脂--参考下图框出来的位置，一般不会发声)。

　　2、变压器的环路问题

　　变压器的环路问题即指变压器的环路发生振荡从而引起变压器发生啸叫。

　　①电路板布线不当，从而造成干扰引发振荡，导致响声;

　　②反馈回路参数设置不当，导致环路不稳定以致产生振荡而发出响声;

　　③环路中元器件的质量问题，如输入滤波电容容量不足，输出整流快恢复二极管质量不好，功率MOS管质量不好，RCD反冲吸收回路的高压电容或二极管质量不好等等，这些问题都有可能导致震荡而引起响声。

　　3、变压器的铁心问题

　　变压器铁心发生饱和时，线圈中电流增大，变压器发热并产生自激震荡，线圈的振荡引起周围空气的振动从而发出响声。

　　4、电源适配器的负载问题

　　①电源适配器在空载或轻载的情况下，在某些工作点处会发生振荡现象，表现为变压器的啸叫和输出的不稳定。

　　发生这种现象是由于空载/轻载时，开关瞬时开通时间过大从而造成输出能量太大，进而电压过冲也很大，需要较长的时间去恢复到正常电压，因此开关需停止工作一段时间，这样开关就工作于间歇性工作模式，使变压器发生较低频率(有规律的间歇性全截止周期或占空比剧烈变化的频率)的振动。

　　②变压器工作在严重的超载状态，时刻都有烧毁的可能——这就是许多电源烧毁前“惨叫”的由来。

　　对电源适配器的介绍就到这里，如果您还有什么疑问可以联系我们，我们会为您相信解答!
