锂电池的安全隐患！一定要注意！

　　随着手机、数码产品、电动汽车的普及，锂离子电池在人们生活当中扮演着越来越重要的角色。低能量密度、循环寿命有限等使用问题常常被人们诟病，但是与这些问题相比，电池安全问题却是人们关注的焦点。
　　一、什么是锂离子电池？

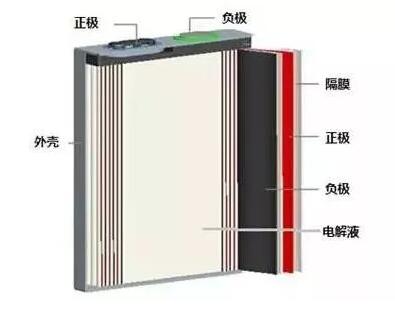

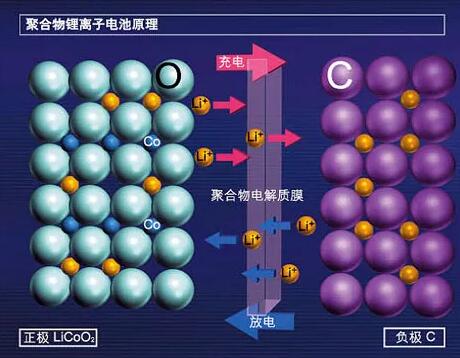

　　锂离子电池是一种二次电池(充电电池)，它主要依靠锂离子在正极和负极之间移动来工作。在充放电过程中，Li+在两个电极之间往返嵌入和脱嵌:充电时，Li+从正极脱嵌，经过电解质嵌入负极，负极处于富锂状态;放电时则相反。
　　

　　锂系电池分为锂电池和锂离子电池。手机和笔记本电脑使用的都是锂离子电池，通常人们俗称其为锂电池。电池一般采用含有锂元素的材料作为电极，是现代高性能电池的代表。而真正的锂电池由于危险性大，很少应用于日常电子产品。

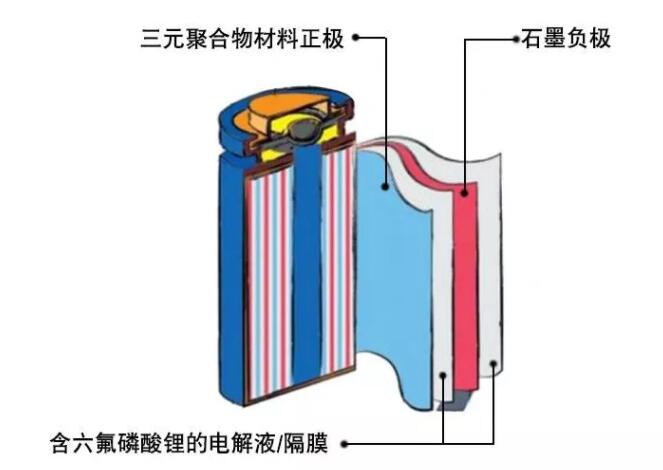

　　锂离子电池由日本索尼公司于1990年最先开发成功。它是把锂离子嵌入碳(石油焦炭和石墨)中形成负极(传统锂电池用锂或锂合金作负极)。正极材料常用LixCoO2,也用LixNiO2，和LixMnO4，电解液用LiPF6+二乙烯碳酸酯(EC)+二甲基碳酸酯(DMC)。
　　

　　石油焦炭和石墨作负极材料无毒，且资源充足，锂离子嵌入碳中，克服了锂的高活性，解决了传统锂电池存在的安全问题，正极LixCoO2在充、放电性能和寿命上均能达到较高水平，使成本降低，总之锂离子电池的综合性能提高了。预计21世纪锂离子电池将会占有很大的市场。
　　二、锂离子电池的安全隐患
　　一般来说，锂离子电池出现安全问题表现为燃烧甚至爆炸，出现这些问题的根源在于电池内部的热失控，除此之外，一些外部因素，如过充、火源、挤压、穿刺、短路等问题也会导致安全性问题。锂离子电池在充放电过程中会发热，如果产生的热量超过了电池热量的耗散能力，锂离子电池就会过热，电池材料就会发生SEI膜的分解、电解液分解、正极分解、负极与电解液的反应和负极与粘合剂的反应等破坏性的副反应。
　　1、正极材料的安全隐患
　　当锂离子电池使用不当时，导致电池内部温度的升高，使正极材料会发生活性物质的分解和电解液的氧化。同时，这两种反应能够产生大量的热，从而造成电池温度的进一步上升。不同的脱锂状态对活性物质晶格转变、分解温度和电池的热稳定性影响相差很大。
　　2、负极材料的安全隐患
　　早期使用的负极材料是金属锂，组装的电池在多次充放电后易产生锂枝晶，进而刺破隔膜，导致电池短路、漏液甚至发生爆炸。嵌锂化合物能够有效避免锂枝晶的产生，大大提高锂离子电池的安全性。
　　随着温度的升高，嵌锂状态下的碳负极首先与电解液发生放热反应。相同的充放电条件下，电解液与嵌锂人造石墨反应的放热速率远大于与嵌锂的中间相碳微球、碳纤维、焦碳等的反应放热速率。
　　

　　3、隔膜与电解液的安全隐患
　　锂离子电池的电解液为锂盐与有机溶剂的混合溶液，其中商用的锂盐为六氟磷酸锂，该材料在高温下易发生热分解，并与微量的水以及有机溶剂之间进行热化学反应，降低电解液的热稳定性。电解液有机溶剂为碳酸酯类，这类溶剂沸点、闪点较低，在高温下容易与锂盐释放PF5的反应，易被氧化。
　　4、制造工艺中的安全隐患
　　锂离子电池在制造过程中，电极制造、电池装配等过程都会对电池的安全性产生影响。如正极和负极混料、涂布、辊压、裁片或冲切、组装、加注电解液的量、封口、化成等诸道工序的质量控制，无一不影响电池的性能和安全性。
　　浆料的均匀度决定了活性物质在电极上分布的均匀性，从而影响电池的安全性。浆料细度太大，电池充放电时会出现负极材料膨胀与收缩比较大的变化，可能出现金属锂的析出；浆料细度太小会导致电池内阻过大。涂布加热温度过低或烘干时间不足会使溶剂残留，粘结剂部分溶解，造成部分活性物质容易剥离；温度过高可能造成粘结剂炭化，活性物质脱落造成电池内部短路。
　　

　　5、电池使用过程中的安全隐患
　　锂离子电池在使用过程中应该尽可能减少过充电或者过放电，特别对于单体容量高的电池，因热扰动可能会引发一系列放热副反应，导致安全性问题。
　　三、锂离子电池使用注意事项
　　锂离子电池生产出来后，在到达消费者手中之前，还需要进行一系列检测，以尽量保证电池的安全性，降低安全隐患。针对锂离子电池在材料、制造和使用过程中的诸多安全隐患，如何对容易产生安全问题的部分进行改进，是锂离子电池制造商需要解决的问题。
　　1、避免在严酷条件下使用，如：高温、高湿度、夏日阳光下长时间暴晒等，避免将电池投入火中。
　　2、拆电池时，应确保用电器具处于电源关闭状态；使用温度应保持在－20~50℃之间。
　　3、避免将电池长时间“存放”在停止使用的用电器具中。
