通用的电池充电器原理图

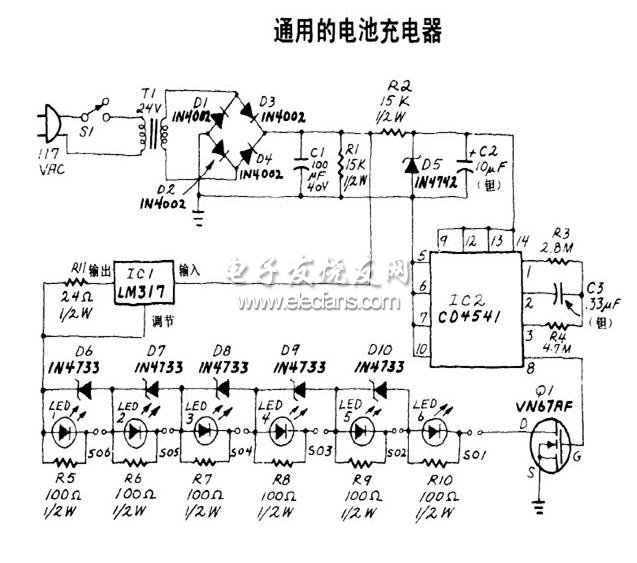

定时电路能防止过度充电。电源加至此电路时,IC2开始定时。IC2的输出馈给Q1。IC2的输出为高电位时,晶体管Q1就导通,充电电路停止充电。IC2的输出 为低电位时,晶体管截止,接地的通路被断开。通用的电池充电器原理图:
定时电路能防止过度充电。电源加至此电路时,IC2开始定时。IC2的输出馈给Q1。IC2的输出为高电位时,晶体管Q1就导通,充电电路停止充电。IC2的输出 为低电位时,晶体管截止,接地的通路被断开。通用的电池充电器原理图:
